Cześć!
Typowa dla października pogoda lekko spowalnia prace na budowie, ale nie odpuszczamy. To ostatni moment, żeby zabetonować strop, nie martwiąc się o przymrozki. Sprawdźmy zatem co wykonawcy udało się zrobić przez ostatnie dwa tygodnie.

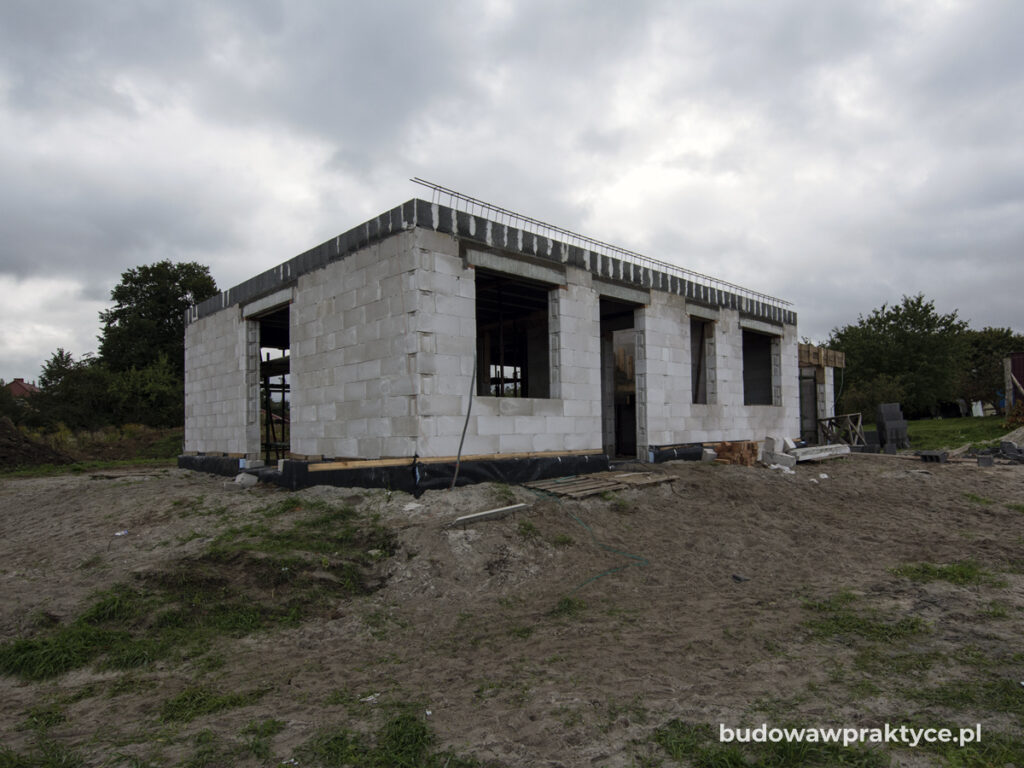

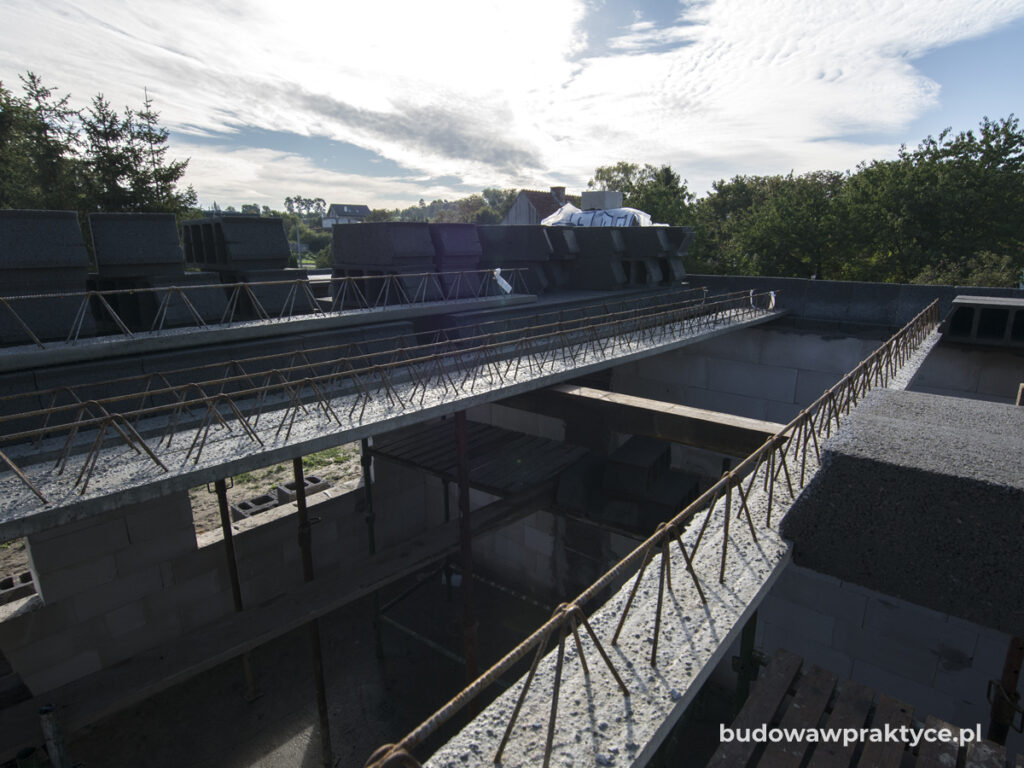

Prefabrykowany strop gęstożebrowy typu Teriva
Popularnym rozwiązaniem przy budowie domów jest zastosowanie stropu gęstożebrowego, czyli składającego się z żeber (belek) i pustaków wypełniających. Jednym z rodzajów takiego stropu jest tzw. Teriva i jego odpowiedniki. Na tej budowie zastosowano dokładnie takie rozwiązanie, a jedyną istotną różnicą jest nazwa producenta.

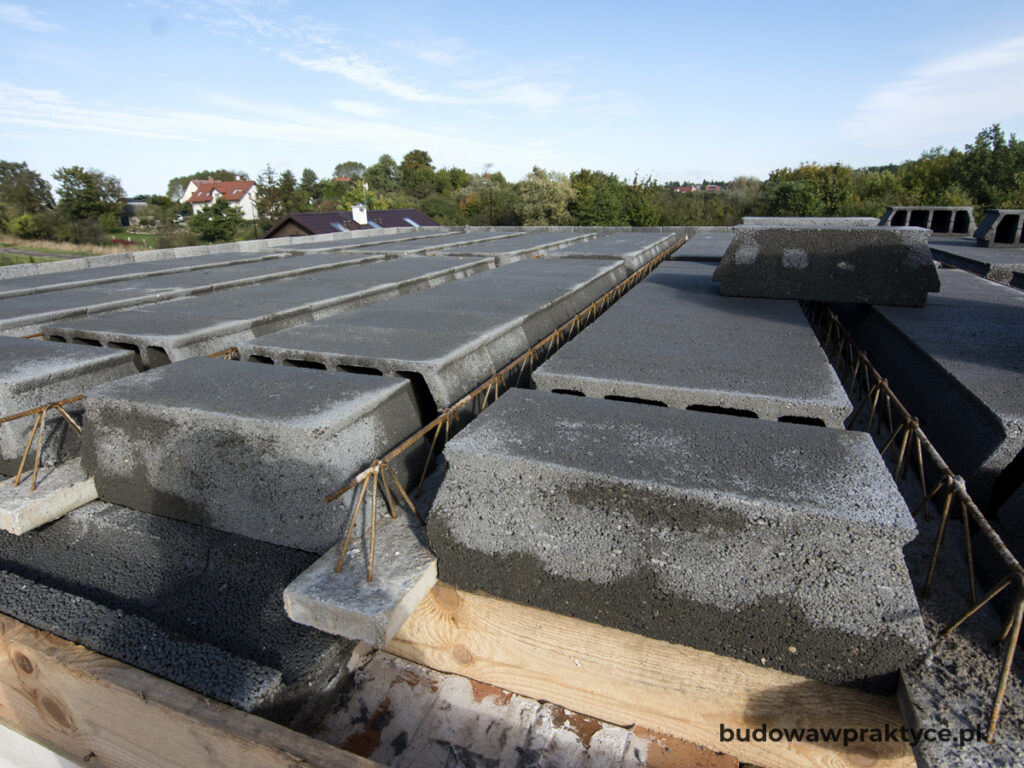

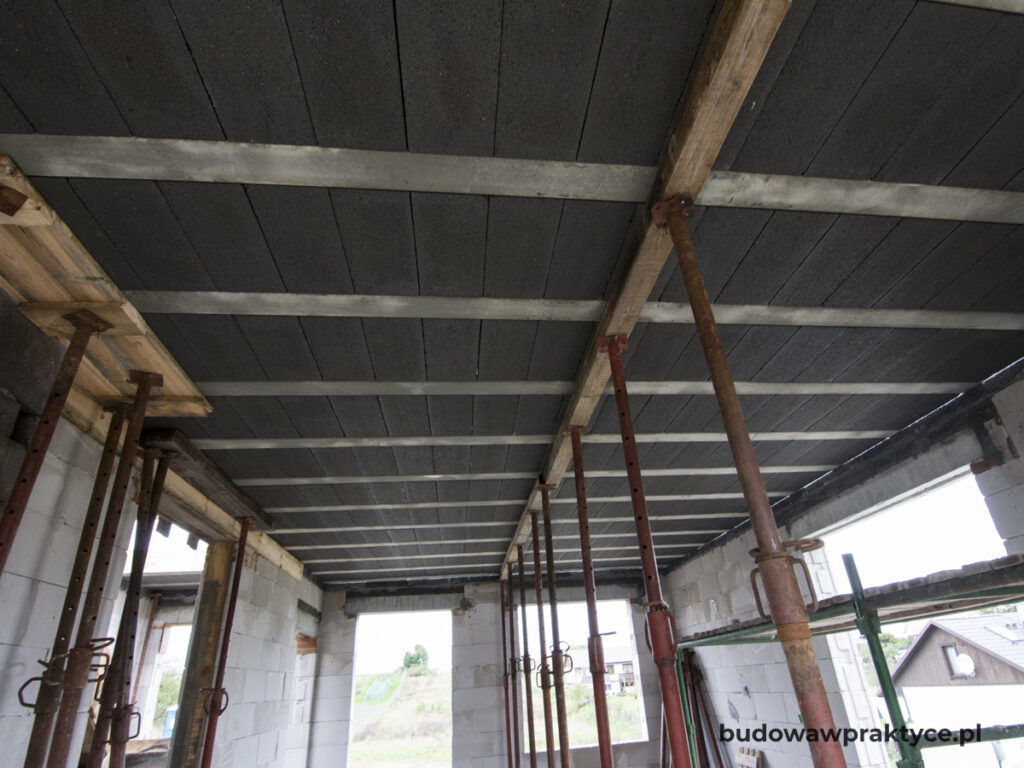

Pierwszy etap budowy stropu był następujący: na ścianach nośnych wymurowano kształtki szalunkowe “L” z keramzytobetonu. To właśnie na nich ułożone zostały kolejne elementy, czyli belki i pustaki. Na czas montażu belki podparte są od spodu tzw. stemplami. Dzięki temu strop nie zmieni swojego kształtu podczas prac i betonowania. Wykonanie tego etapu nie sprawiło wykonawcy żadnego problemu i co do jakości ułożenia elementów nie mam żadnych zastrzeżeń. Kolejny krok to zbrojenie.
Długi i skomplikowany artykuł? Nie wszystko jest jasne i masz pytania? Zapytaj w komentarzu albo dołącz do Grupy wsparcia na Facebooku!

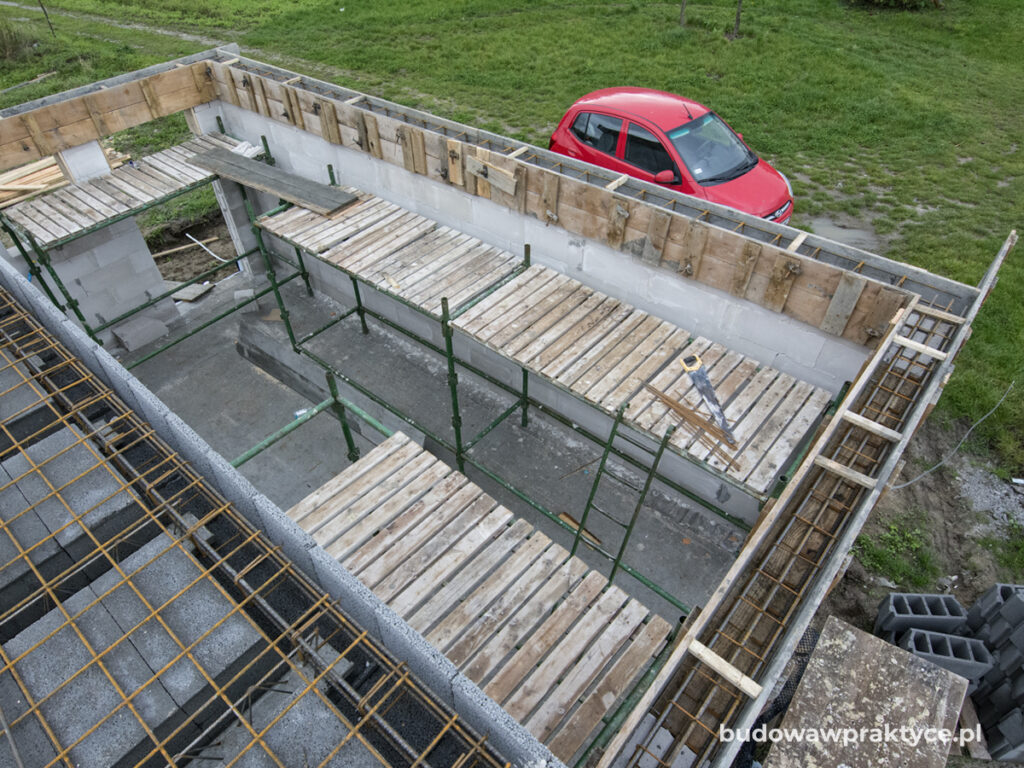

Zbrojenie wieńców
Żebra rozdzielcze i belki wymianu
Stropy gęstożebrowe mają jedną, bardzo przydatną cechę: dowolny pustak szalunkowy można wyjąć, zamienić na płaską kształtkę szalunkową i wykonać w tym miejscu belkę żelbetową, ukrytą w stropie.
Jeden rodzaj takich belek, stanowią żebra rozdzielcze: tutaj występują one jedynie w połowie rozpiętości stropu. Zbrojenie żebra rozdzielczego to minimum 2 pręty fi 12 oraz strzemiona jednocięte co 15cm.

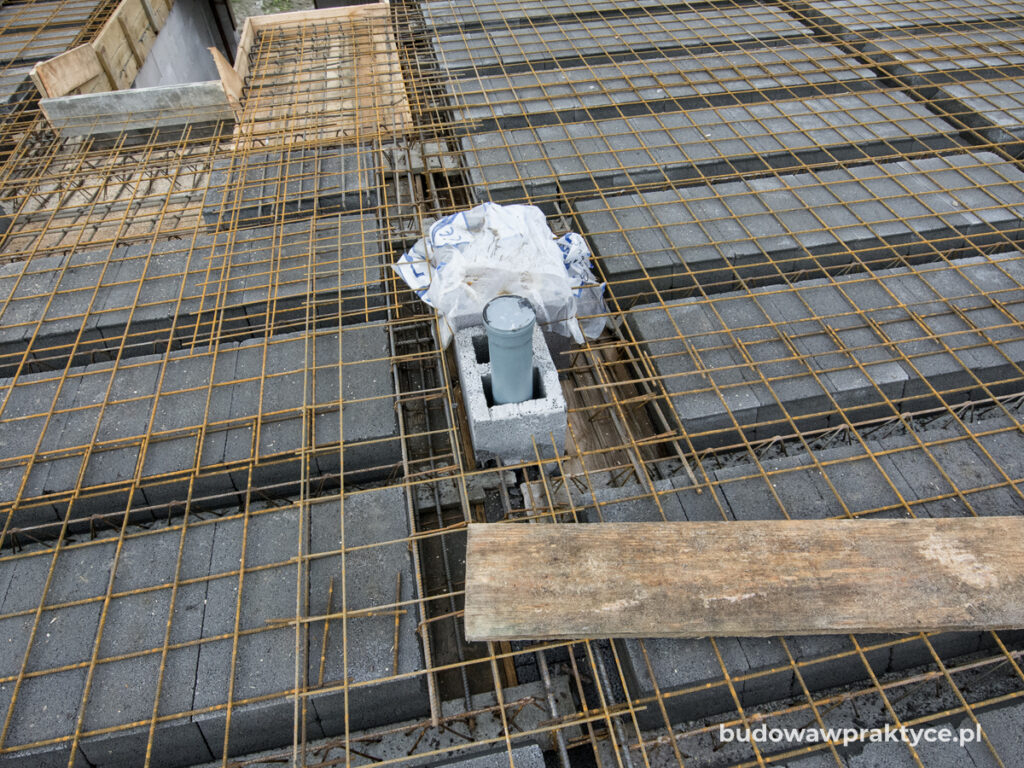

Drugi rodzaj to belki wymianu, czyli ukryte w stropie zbrojenie belki żelbetowej, które służy do podwieszenia na niej np. innej belki stropowej. Na tej budowie również mamy taką sytuację. W miejscu kominów nie da się przecież oprzeć belki systemowej na ścianie. Pustak kominowy ma zbyt małą nośność aby opierać na nim cokolwiek i powinien być oddylatowany od stropu za pomocą przekładki z wełny mineralnej. Rozwiązaniem jest właśnie podwieszenie tej jednej belki prefabrykowanej na dwóch sąsiednich za pomocą belki wymianu. Niestety w projekcie zabrakło szczegółów tego rozwiązania… Ale o tym za chwilę.

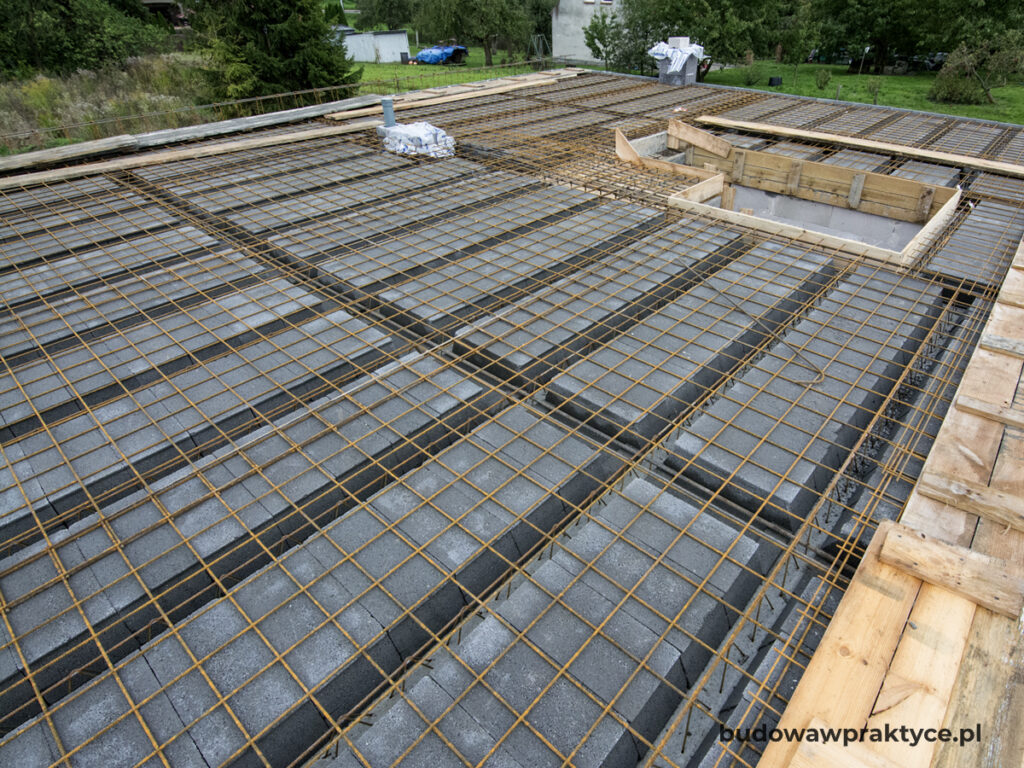

Zbrojenie górne stropu siatkami
Zbrojenie betonowej wylewki przy schodach
Błędy w zbrojeniu stropu i wieńców
Jak już się pewnie domyślasz projektant na spółkę z wykonawcą zrobili kilka błędów. Na szczęście nie są one tak duże żeby budynek się od nich zawalił, ale na pewno trzeba będzie je poprawić. Przedstawię Ci pokrótce o co chodzi, abyś na swojej budowie wiedział co sprawdzić i od razu zwrócił uwagę na te detale.
- Błąd w zbrojeniu wieńca garażu – w miejscu gdzie wieniec stanowi jednocześnie nadproże, konieczne jest zastosowanie dodatkowego zbrojenia głównego i sprzemion. Rysunek tego zbrojenia znajduje się w projekcie, ale wykonawca z rozpędu zapomiał o strzemionach.
- Kominy przecinające wieniec – w miejscach, gdzie w grubości ściany nośnej ukryty jest komin mamy dwa problemy: komin przecina wieniec i jednocześnie nie ma na czym oprzeć belki stropowej. Radą na to jest zastosowanie belek wymianu. Taka belka pozwala powiesić systemową belkę stropową i jednocześnie zapewnić ciągłość wieńca. Aby tak się stało, belki wymianu muszą być odpowiednio dłuższe niż kominy, a ich zbrojenie połączone ze zbrojeniem wieńca, np. za pomocą prętów w kształcie litery “L” dokładnie tak jak w narożach ław fundamentowych. Niestety ani projekt ani wykonawca nie przewidzieli takich szczegółów.
- Zbrojenie górne siatkami – jest potrzebne jedynie w strefie podporowej. Na środku rozpiętości stanowi zbędny wydatek.
- Zbrojenie wylewki betonowej przy schodach – balkony, zgodnie ze sztuką, zbroi się przede wszystkim za pomocą prętów układanych u góry i projekt rzeczywiście to przewiduje. Ten konkretny “balkonik” podparty jest na dwóch krawędziach, zatem zbrojony jest górą w dwóch kierunkach. Problem polega jednak na tym, że zbroić należy wzdłuż krótszego boku. Zbrojenie górą musi przechodzić z balkonu w strop i mieć tam odpowiednią długość zakotwienia. W tym przypadku projekt przewiduje rozwiązanie dokładnie odwrotne. Zbrojenie górą układane jest wzdłuż dłuższej krawędzi i kotwione w stropie. Natomiast zbrojenie wzdłuż krótszej krawędzi kończy się już w wieńcu i wcale nie wchodzi w strop. Trochę dziwne rozwiązanie.
- Otwory w stropie, takie jak otwory na kominy lub otwór na klatkę schodową powinno zbroić się za pomocą dodatkowych prętów ukośnych, przy narożach otworów. Same pustaki kominowe powinny być również oddzielone od stropu za pomocą dylatacji z wełny mineralnej (gr. 2cm) Niestety projekt nie przewiduje jednego ani drugiego.

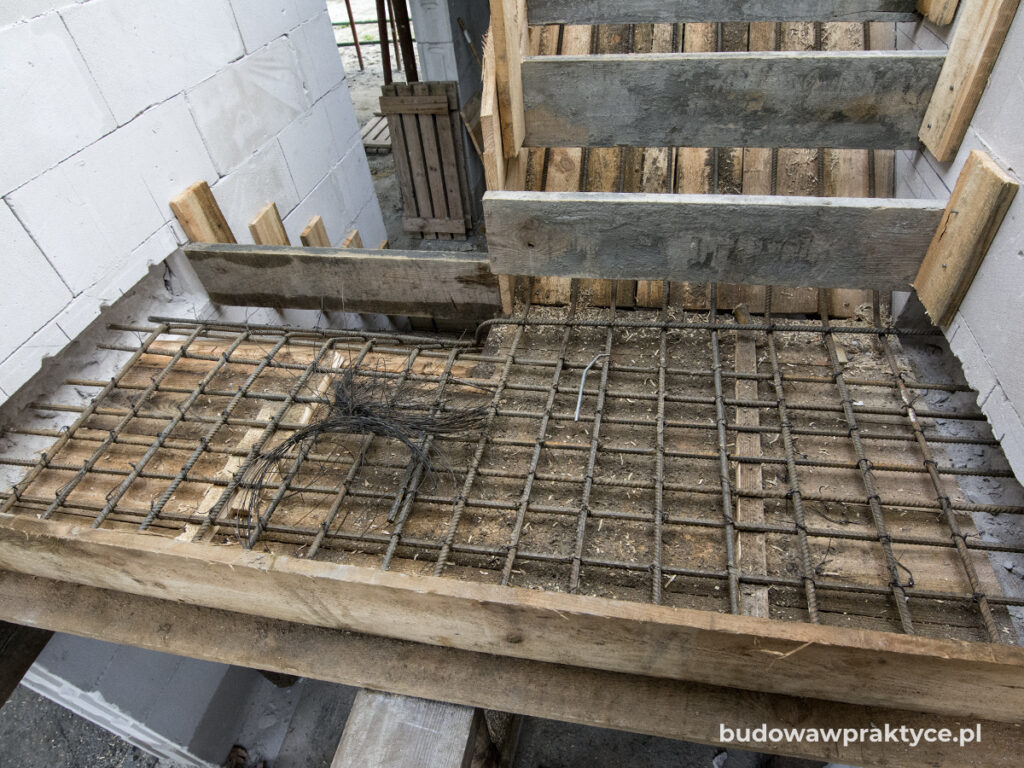

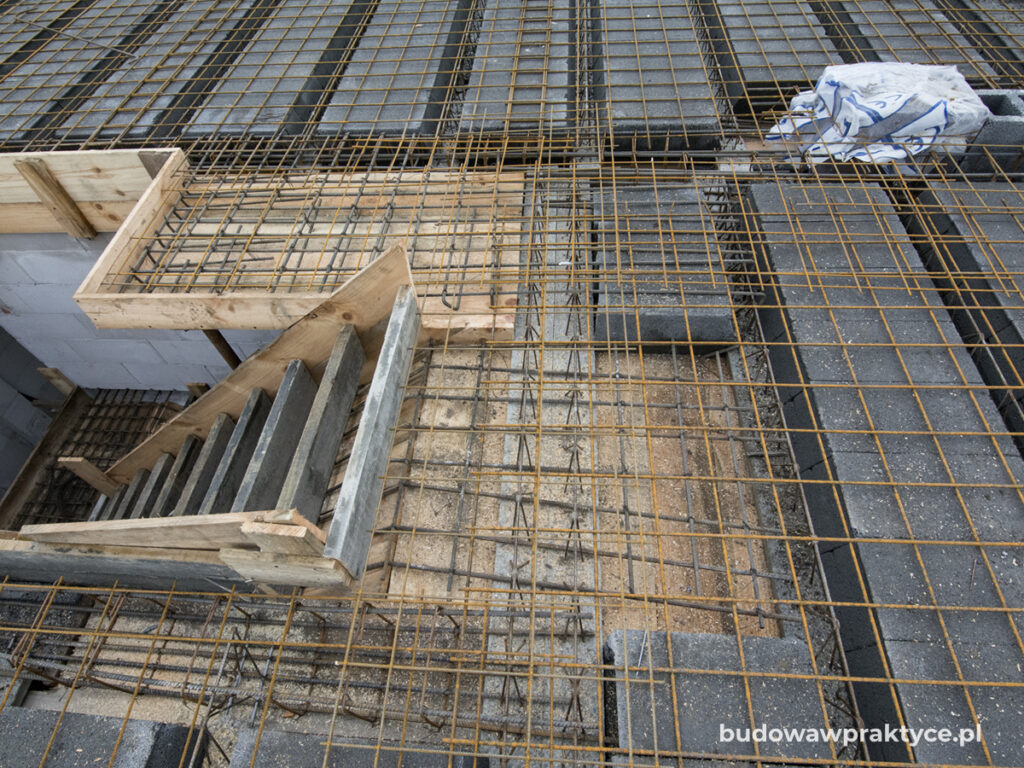

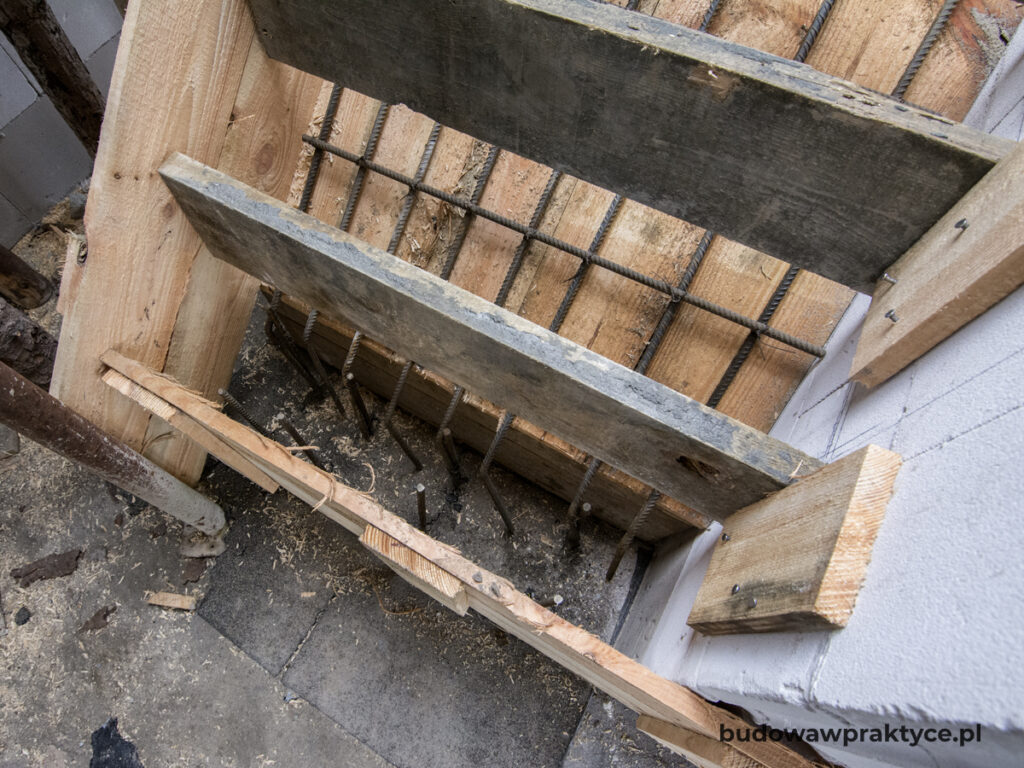

Schody żelbetowe dwubiegowe ze spocznikiem
Oprócz stropu ekipa budowlana pracowała jednocześnie nad przygotowaniem szalunków i zbrojenia schodów. Będą one zalewane jednocześnie ze stropem. Oryginalnie w projekcie schody zaprojektowane były jako całkowicie drewniane, samonośne. Zgaduję, że było tak aby projektant miał mniej pracy i nie musiał rysować zbrojenia. W adaptacji projektu architekt zmienił nieco wymiary i położenie schodów oraz przeprojektował je na żelbetowe. Niestety przeprojektował tylko z nazwy bo on również nie uznał za stosowne narysowanie zbrojenia. Tym samym cała odpowiedzialność za schody została przerzucona na wykonawcę. Co o tym sądzę? Że to karygodne podejście obydwu projektantów. W efekcie sytuacja wygląda tak: pod schodami nie został zaprojektowany i wykonany fundament. Będą oparte na wylewce betonowej poziomu zero. Wykonawca dysponuje na budowie jedynie wymiarami schodów, ale układ zbrojenia musiał wymyślić sobie sam. No i niestety do końca się to udało. Zbrojenie dolnego biegu schodowego powinno przechodzić jako ciągłe w spocznik na półpiętrze. Podobnie zbrojenie górnego biegu schodowego powinno przechodzić jako ciągłe górą w strop. Tymczasem zbrojenie w obu przypadkach prowadzone jest cały czas dołem. Więcej na ten temat napiszę innym razem, w osobnym artykule poświęconym schodom. Najważniejszy wniosek dla Ciebie jest taki: projekt musi zawierać zbrojenie schodów i nie można tego pozostawiać wykonawcy.
Opisany wyżej stan rzeczy ma jeszcze jedną wadę: hydroizolacja schodów wykonana jest z papy ułożonej na wylewce poziomu zero. Niestety papa jest w wielu miejscach przebita przez pręty zbrojeniowe i o szczelności hydroizolacji nie ma mowy. Najlepszym rozwiązaniem w takiej sytuacji jest hydroizolacja z masy polimerowo cementowej.
Pracując na budowach ciągle spotykam się z tymi samymi błędami. Ty możesz ich łatwo uniknąć. Po prostu zapisz się na newsletter i pobierz darmowy ebook!
Dodatkowo otrzymasz 10 plików pomocnych przy budowie domu i powiadomienia o nowych artykułach!
Betonowanie stropu
Po zakończeniu poprawek zbrojarskich będzie można przystąpić do betonowania stropu. Potem pielęgnacja betonu, demontaż szalunków i budowanie poddasza. Jednym słowem: zapraszam na kolejne relacje!
